Helium, das bei tiefen Temperaturen verflüssigt werden soll, muss sehr hohen Reinheitsanforderungen entsprechen. Verunreinigungen entstehen beim Experimentieren (Verunreinigung: Luft), beim Lagern (Verunreinigung: Luft und Feuchte) und beim Komprimieren mit den Hochdruckkompressoren (Verunreinigung: Öl)

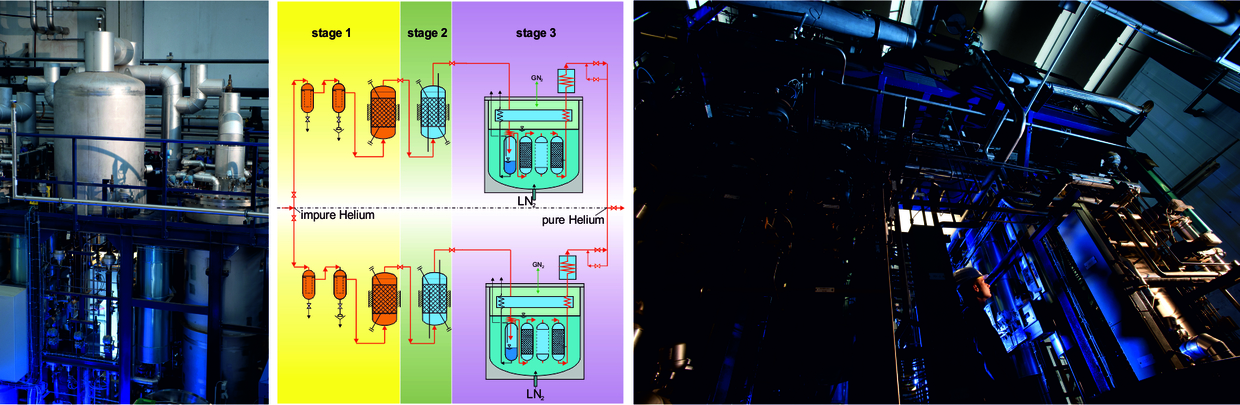

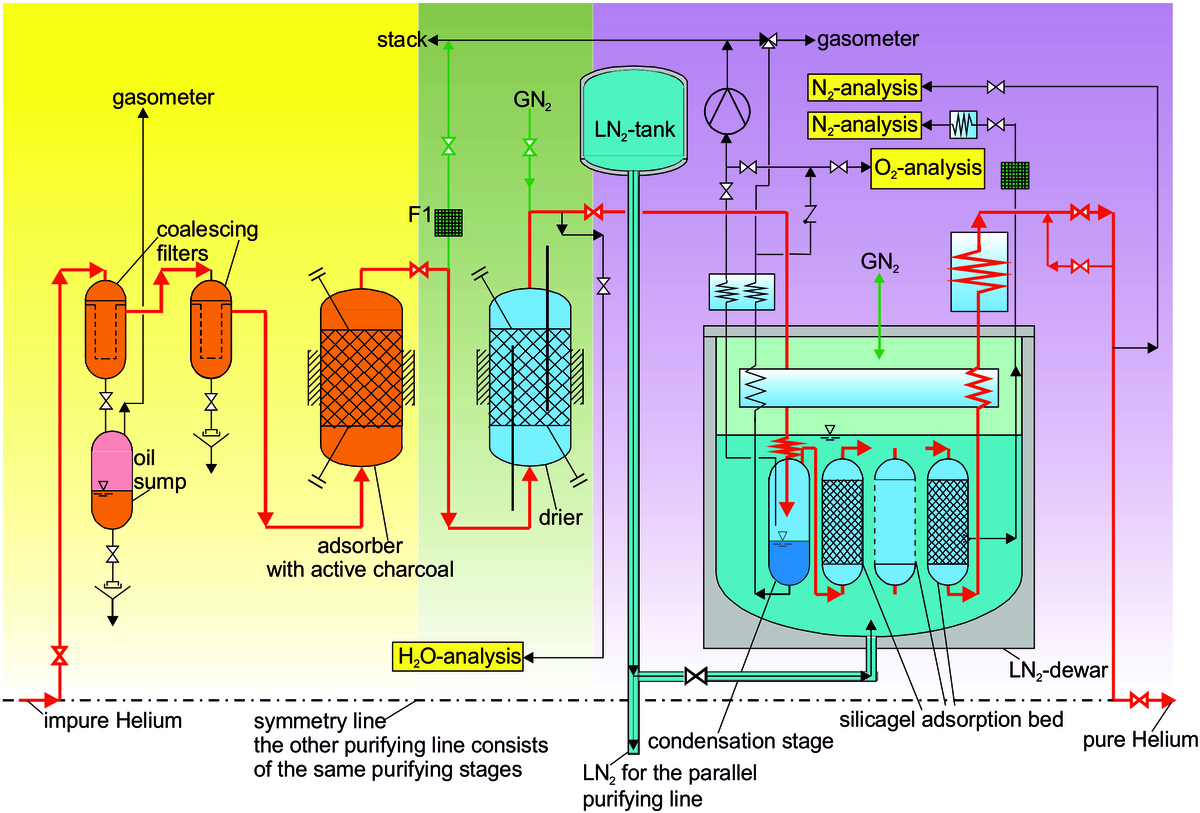

Die He-Reinigungsanlage entfernt die Verunreinigungen in drei Stufen:
-
STUFE 1 - Ein Koaleszer entfernt Öltröpfchen und ein anschließender Aktivkohle-Adsorber nimmt Öldämpfe auf.
-
STUFE 2 - Ein Molekularsieb-Adsorber trocknet das Helium und adsorbiert CO2.
-
STUFE 3 - Ein Silikagel-Adsorber, der auf 77,4K gekühlt wird, adsorbiert Stickstoff und Sauerstoffanteile.
Mit der He-Reinigungsanlage wird ein Reinheitsgrad von 99,9999% erzielt, d.h. auf 1 Mio. Anteile Helium kommt 1 Anteil Verunreinigungen (= 1 parts per million = 1ppm).
Die Reinigungsanlage besteht aus zwei parallelen Reinigerkolonnen, von denen jeweils eine reinigt und eine regeneriert.
Die Reinigungsanlage besteht aus zwei parallelen Reinigerkolonnen, von denen jeweils eine reinigt und eine regeneriert.
Technische Details:
Hersteller - Air Liquide
Durchsatz - maximal 28g/s bei 200bar
Reinigungskapazität
-
Ölverunreinigung - 10mg/Nm³
-
Feuchte - gesättigt φ=1
-
Luftverunreinigung - maximal 3% (kurzzeitig 10%)
Produktqualität - Helium 6.0 (<1ppm Verunreinigungen)
