He-Speicherung und -Verdichtung
He-Speicherung
Das abdampfende Helium wird entweder über Transferleitungen in den He-Unreinspeicher geleitet oder kann in Hochdruckgasflaschenbündeln gesammelt und dann den He-Unreinspeicher zugeführt werden.
Nach Reinigung des Heliums im der externen He-Reinigungsanlage wird das gasförmige Helium bei 200 bar in He-Reinspeichern gelagert.
Das Institut verfügt über eine Speicherkapazität von ca. 5625 kg bzw. 32.000 m3 entsprechend der folgenden Tabelle.
|
|
Masse |
Volumen bei p = 1 bar, t = 0°C |
|
Gasspeicher – gereinigtes Helium |
2.486,19 kg |
14.113,64 m3 |
|
Gasspeicher – verunreinigtes Helium |
1.260,50 kg |
7.155,64 m3 |
|
Flüssig-He-Speicher |
1.878,25 kg |
10.662,49 m3 |
|
Summe: |
5.624,94 kg |
31.931,78 m3 |
He-Verdichtung

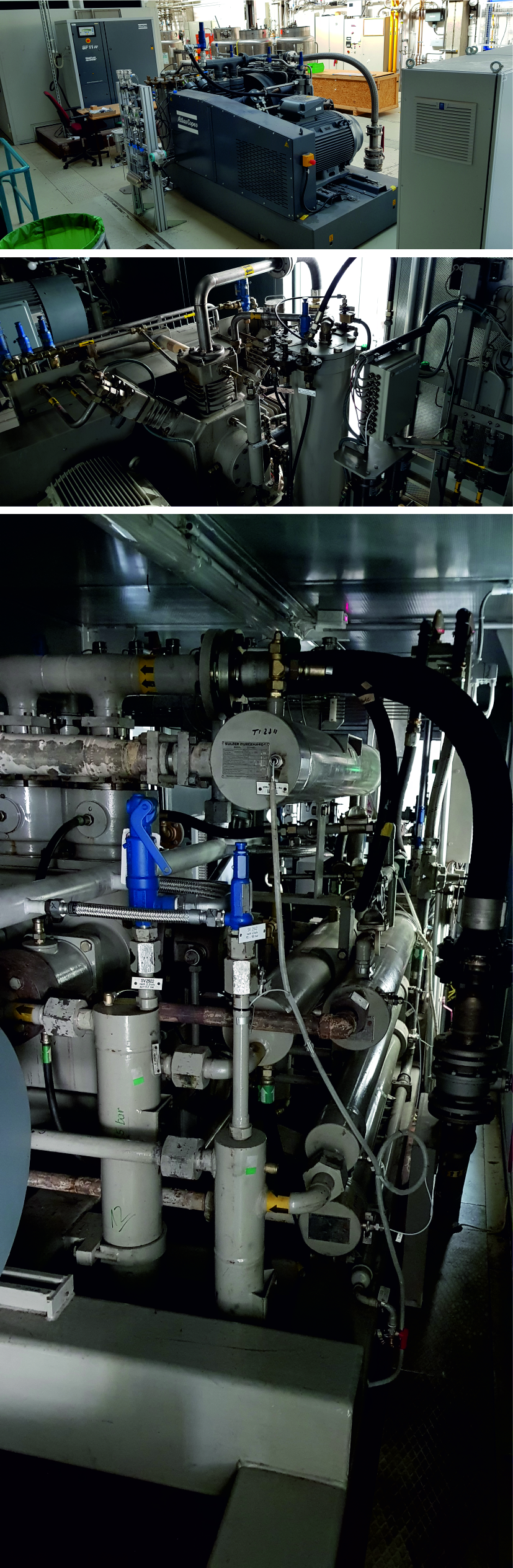

Das in den He-Unreinspeichern gesammelte bzw. auch das hinzugekaufte Helium wird mittels 4 Kompressoren jeweils auf ca. 200 bar verdichtet, durch die He-Reinigungsanlage geleitet und anschließend in He-Reinspeichern den Verflüssigungsanlagen wieder zur Verfügung gestellt. Die Verdichter sind insgesamt in der Lage ca. 40 g/s entsprechend ca. 808 m3/h zu verdichten.
Es ist auch möglich, He-Gasflaschen (200 bar) zu befüllen.
|
Verdichter – Bezeichnung |
Ansaugvolumenstrom bei p = 1 bar, t = 15°C |
Massenstrom |
|
V20 |
208 m3/h |
10,31 g/s |
|
V29 |
305 m3/h |
15,12 g/s |
|
V30 |
204,8 m3/h |
10,15 g/s |
|
V40 |
90 m3/h |
4,46 g/s |
|
Summe: |
807,8 m3/h |
40,04 g/s |
