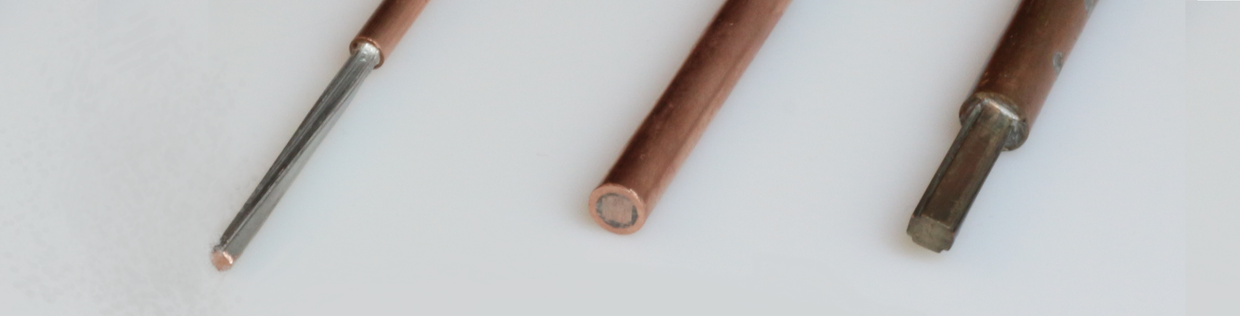

Varianten von HTS CroCos
Das Fertigungsverfahren kann flexibel auf die speziellen Anforderungen der HTS CroCo-Anwendung angepasst werden, so kann die Anzahl und die Abmessungen der verlöteten Bänder modifiziert werden. Eine Übersicht der bestuntersuchten HTS CroCo-Geometrien und deren Eigenschaften dieser HTS finden Sie in der untenstehenden Tabelle.
| 6/4 HTS CroCo | 4/3 HTS CroCo | 3/2 HTS CroCo | |
| Typ. Anzahl der | 22 x 6 mm | 20 x 4 mm | 18 x 3 mm |
| REBCO Bänder | 10 x 4 mm | 10 x 3 mm | 10 x 2 mm |
| Kreuz-Diagonale | 7,2 mm | 5,0 mm | 3,6 mm |
| Ic (T=77 K, Eigenfeld) | 3100 A | 2000 A | 1460 A |
| Ic (T = 4.2 K, B = 12 T) | > 10 kA | ~ 9.5 kA | 4,9 kA |
Wissenschaftliche Publikationen zu den verschiedenen HTS CroCo Varianten
HTS CroCos aus 6 und 4 mm breiten REBCO Bändern:
- A. Preuss et al., Production and Characterization of Strands for a 35 kA HTS DC Cable Demonstrator, DOI:https://doi.org/10.1109/TASC.2019.2909208
HTS CroCos aus 3 und 2 mm breiten REBCO Bändern:
- M. J. Wolf et al., Critical Current Densities of 482 A/mm2 in HTS CrossConductors at 4.2 K and 12 T, DOI: https://doi.org/10.1109/TASC.2018.2815767
- D. S. Nickel, et al., Mechanical and Electro-Mechanical Investigations of Assembled HTS CroCo Triplets, DOI: https://doi.org/10.1109/TASC.2020.2972226
