Materialographie

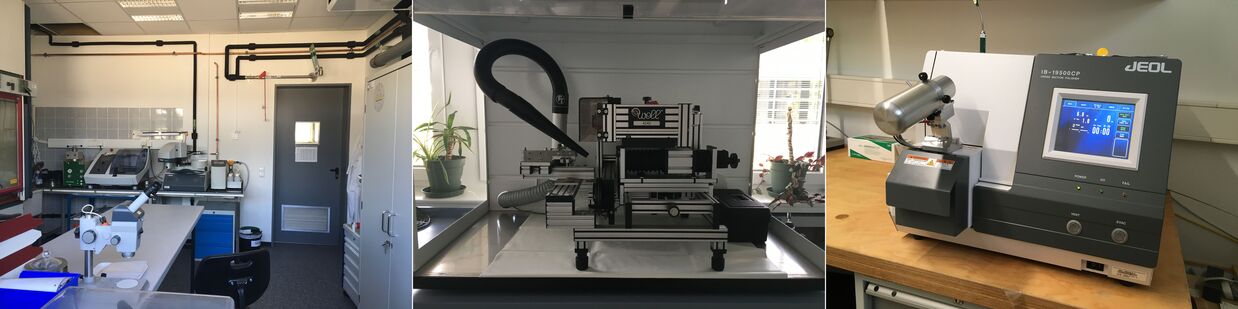

Im materialographischen Labor stehen alle präparativen Methoden zur Verfügung, um sämtliche im ITEP anfallende Proben auf die mikroskopische Untersuchung des Aufbaus, der Struktur und des Gefüges vorzubereiten. Die Bandbreite der Proben / Fragestellungen reicht dabei vom Aufbau von supraleitenden Kabeln und Bändern und deren Integration in energietechnische Komponenten über die Charakterisierung von dünnen Schichten (PLD oder CSD) bis zur Gefügeanalyse verformter Metalle.

Im Einzelnen verfügen wir über folgende präparative Möglichkeiten:

• Präzisionstrennmaschine Secotom-50 (Struers) für die Probenentnahme an kleineren und größeren Bauteilen. Die Probengröße beträgt maximal 190/258/203 mm (L/B/H). Trennscheiben stehen zur Verfügung aus Aluminiumoxid und Siliziumcarbid.
• Diamantdrahtsäge Well 4240 zum präzisen Trennen von Proben mit einem 0,3 mm starken Diamantdraht.
• Ionen Oberflächen- und Querschnittspolieranlage IB-19500CP Cross Section Polisher (Jeol) mit Ionen-Beschleunigungsspannungen von 2 bis 8 kV. Die maximale Probengröße beträgt 10/11/2 mm (L/B/H).
• Kalteinbetten der Proben (Struers) auch in individuell angepasste Formen
• Heißeinbetten der Proben mit der Prontopress (Struers) bei 180 °C und 30 kN ergibt runde Proben mit 40 mm Durchmesser.
• Schleif- und Poliermaschine TegraPol-35 mit TegraForce-5 und TegraDoser (Struers) inklusive 6-fach Probenhalter mit Einzel- und Zentralandruck
• Vibrationspoliergerät VibroMet-2 (Buehler) zur Endpolitur der Proben.
